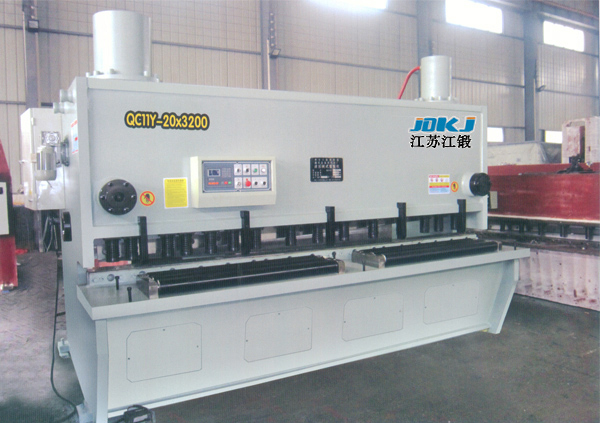

一、液壓閘式剪板機系統工作原理:
1、剪切:電磁閥YV2通電換向,系統建立壓力;壓力油先進入壓料油缸,壓住板料;其次壓力油進入左油缸上腔,刀架下行;左油缸下腔的油進入右油缸上腔,右油缸下腔的油被壓入蓄能器儲存起來。由于左油缸下腔與右油缸上腔的面積近似相等,刀架左右兩側同步下行。
2、回程:刀架到達下死點后,電磁閥全部失電,油泵卸荷,刀架在蓄能器的作用下回到上死點;壓料缸在彈簧的作用下復位。
3、剪切角增大:電磁閥YV3得電,串聯腔與系統接通,而系統處于卸荷狀態,在蓄能器的作用下,右油缸上行,右油缸上腔的油排到油箱,剪切角增大。
4、剪切角減。弘姶砰yYV1、YV2、YV3得電,閥2卸荷口關閉,系統建立壓力,閥1關閉,斷開左油缸上腔與系統的通道,壓力油進入右油缸上腔,右油缸下行,剪切角減小。
調整剪切角以前,必須關閉蓄能器前的閘閥8,調整剪切角后,應使刀架空運行1-2次后,再正是剪切。
5、蓄能器充油:當?shù)都芑爻叹徛,蓄能器上的壓力表的?shù)值較低時,蓄能器需充油。
6、排除串聯油腔的空氣:如果在維修機器時,曾經拆裝過左油缸下腔到右油缸上腔之間的管道,那么此區域必定混有空氣,因此再重啟油泵后首先要排除此區域中的空氣。
