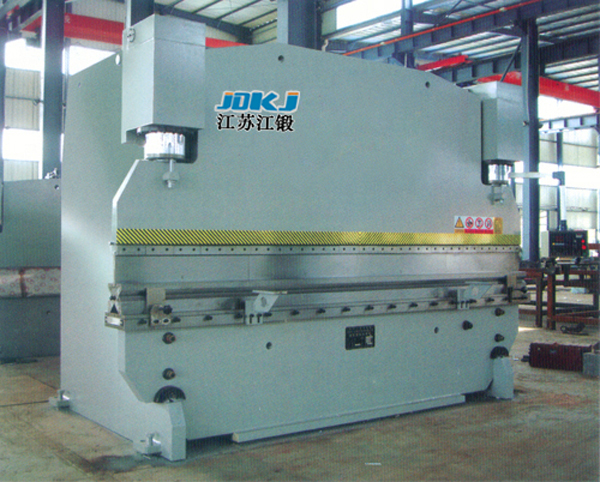

WC67Y-系列雙缸液壓板料折彎機


WC67Y大型雙缸液壓板料折彎機性能特點:


1、WC67Y液壓板料折彎機,采用鋼板焊接結構,振動時效消除應力,機床具有很好的剛性和穩定性,整個機架剛性好,工作平穩、安全可靠、操作方便,通過折彎機數顯和液壓系統的協調控制,達到理想的折彎效果。
2、液壓板料折彎機(雙缸)技術說明:

全鋼焊接結構,振動消除誚力,機械強度高、剛性好。

液壓上傳動,平穩可靠。

機械擋塊,扭軸同步,精度高。

后擋料距離、上滑塊行程采用電動調節、手動微調裝置、數字顯示。上模配有撓度補償機構,250噸和長度4000mm以上采用下?lián)隙妊a償機構。


3、機床的主成部分及結構說明

1、滑塊部分:采用液壓傳動,滑塊部分由滑塊、油缸及機械擋塊微調結構組成。左右油缸固定在機架上,通過液壓使活塞(桿)帶動滑塊上下運動,機械擋塊由計數器顯示調節數值。
2、工作臺部分:由按鈕盒操縱,使電動機帶動擋料架前后移動,并由計數器顯示移動的距離,其最小讀數為0.10毫米(前后位置均有行程開關限位)
3、同步系統:該機由扭軸、擺臂、關節軸承等組成的機械同步機構,結構簡單,性能穩定可靠,同步精度高。機械擋塊由電機調節,計數器顯示數值。
4、擋料機構:擋料采用電機傳動,通過鏈輪帶動兩絲桿同步移動,計數器顯示擋料尺寸。


三、WC67Y大型雙缸液壓板料折彎機技術參數:

液壓板料折彎機(雙缸)技術參數
型號 公稱壓力 工作臺長度 立柱間距 喉口深度 滑塊行程 最大開啟高度 電機功率kw 外形尺寸
kn mm mm mm mm mm kw mm
WC67Y-40/2200 400 2200 1650 200 100 340 4 2280*1470*2100
WC67Y-40/2500 400 2500 2000 250 100 340 4 2580*1470*2100
WC67Y-63/2500 630 2500 2000 250 100 370 5.5 2600*1725*2300
WC67Y-63/3200 630 3200 2490 250 100 370 5.5 3300*1725*2300
WC67Y-80/3200 800 3200 2490 250 120 380 5.5 3300*1725*2350
WC67Y-100/3200 1000 3200 2490 320 120 400 7.5 3290*1740*2400
WC67Y-100/4000 1000 4000 3000 320 120 400 7.5 4090*1740*2400
WC67Y-125/3200 1250 3200 2490 320 120 400 7.5 3280*1740*2400
WC67Y-125/4000 1250 4000 3000 320 120 400 7.5 4080*1740*2400
WC67Y-160/3200 1600 3200 2490 320 180 450 11 3280*1930*2600
WC67Y-160/4000 1600 4000 3000 320 180 450 11 4080*1930*2600
WC67Y-160/6000 1600 6000 4100 320 180 450 11 6080*1980*3100
WC67Y-200/3200 2000 3200 2490 320 200 470 11 3280*1930*2700
WC67Y-200/4000 2000 4000 3000 320 200 470 11 4080*1930*2700
WC67Y-200/6000 2000 4500 4600 320 250 470 11 6080*2180*3180
WC67Y-250/3200 2500 3200 2490 400 250 540 15 3280*2510*2800
WC67Y-250/4000 2500 4000 3000 400 200 540 15 4080*2010*2800
WC67Y-250/6000 2500 6000 4600 400 250 540 15 6080*2280*3280
WC67Y-300/4000 3000 4000 3000 400 250 560 18.5 4080*2200*3100
WC67Y-400/4000 4000 4000 3100 350 250 560 22 4080*2400*3180
WC67Y-400/5000 4000 5000 3600 350 250 560 22 5080*2400*3200
WC67Y-500/4000 5000 4000 3100 350 250 600 30 4080*2400*3200
WC67Y-500/6000 5000 6000 4400 350 250 600 30 6080*2400*3300
WC67Y-600/6000 6000 4000 3100 350 300 700 37 4080*2500*3400
WC67Y-600/6000 6000 6000 4600 350 300 700 37 6080*2500*3600
