QC11Y系列液壓閘式剪板機技術參數:
規格型號 |
可剪板厚 |
可剪板寬 |
行程次數 (time/min) |
后擋料行程 |
剪切角度(°) |
工作臺高度 |
電機 功率 |
QC11Y 6×2500 |
6 |
2500 |
16~35 |
20~600 |
30′-1°30′ |
800 |
7.5 |
QC11Y 6×3200 |
6 |
3200 |
14~35 |
20~600 |
30′-1°30′ |
800 |
7.5 |
QC11Y 6×4000 |
6 |
4000 |
10~30 |
20~600 |
30′-1°30′ |
800 |
7.5 |
QC11Y 6×5000 |
6 |
5000 |
10~30 |
20~800 |
30′-1°30′ |
900 |
11 |
QC11Y 6×6000 |
6 |
6000 |
8~5 |
20~800 |
30′-1°30′ |
1000 |
11 |
QC11Y 8×2500 |
8 |
2500 |
14~30 |
20~600 |
30′-2° |
800 |
11 |
QC11Y 8×3200 |
8 |
3200 |
12~30 |
20~600 |
30′-2° |
850 |
11 |
QC11Y 8×4000 |
8 |
4000 |
10~25 |
20~600 |
30′-2° |
900 |
11 |
QC11Y 8×5000 |
8 |
5000 |
10~25 |
20~800 |
30′-2° |
1000 |
15 |
QC11Y 8×6000 |
8 |
6000 |
8~20 |
20~800 |
30′-2° |
1050 |
15 |
QC11Y 12×2500 |
12 |
2500 |
12~25 |
20~800 |
30′-2° |
840 |
15 |
QC11Y 12×3200 |
12 |
3200 |
12~25 |
20~800 |
30′-2° |
900 |
15 |
QC11Y 12×4000 |
12 |
4000 |
8~20 |
20~800 |
30′-2° |
940 |
15 |
QC11Y 12×5000 |
12 |
5000 |
8~20 |
20~1000 |
30′-2° |
1000 |
22 |
QC11Y 12×6000 |
12 |
6000 |
6~20 |
20~1000 |
30′-2° |
1060 |
30 |
QC11Y 16×2500 |
16 |
2500 |
12~20 |
20~800 |
30′-1°30′ |
840 |
22 |
QC11Y 16×3200 |
16 |
3200 |
12~20 |
20~800 |
30′-1°30′ |
900 |
22 |
QC11Y 16×4000 |
16 |
4000 |
8~15 |
20~800 |
30′-1°30′ |
940 |
22 |
QC11Y 16×5000 |
16 |
5000 |
8~15 |
20~1000 |
30′-1°30′ |
1000 |
30 |
QC11Y 16×6000 |
16 |
6000 |
6~15 |
20~1000 |
30′-1°30′ |
1100 |
37 |
QC11Y 20×2500 |
20 |
2500 |
10~20 |
20~800 |
30′-3° |
900 |
30 |

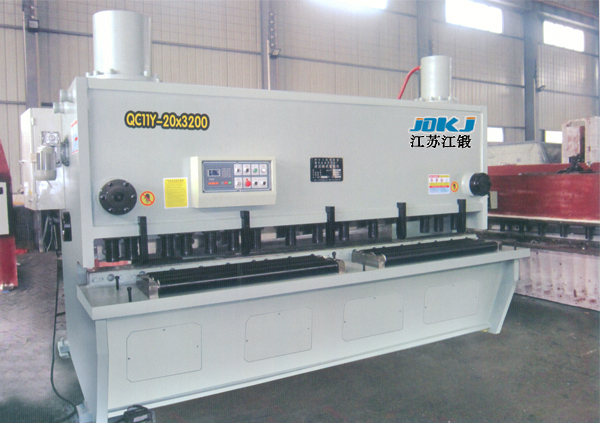

QC11Y 20×3200 |
20 |
3200 |
10~20 |
20~800 |
30′-3° |
950 |
30 |
QC11Y 20×4000 |
20 |
4000 |
8~15 |
20~800 |
30′-3° |
1100 |
30 |
QC11Y 20×5000 |
20 |
5000 |
8~15 |
20~1000 |
30′-3° |
1100 |
37 |
QC11Y 20×6000 |
20 |
6000 |
6~15 |
20~1000 |
30′-3° |
1200 |
37 |
QC11Y 25×2500 |
25 |
2500 |
8~15 |
20~800 |
30′-1°30′ |
900 |
37 |
QC11Y 25×3200 |
25 |
3200 |
8~15 |
20~800 |
30′-1°30′ |
950 |
37 |
QC11Y 25×4000 |
25 |
4000 |
6~12 |
20~1000 |
30′-1°30′ |
1100 |
37 |
QC11Y 32×2500 |
32 |
2500 |
6~12 |
20~1000 |
30′-4° |
1000 |
55 |
QC11Y 32×3200 |
32 |
3200 |
8~12 |
20~1000 |
30′-4° |
1100 |
55 |
QC11Y 40×2500 |
40 |
2500 |
4~10 |
20~1000 |
30′-4° |
1200 |
55 |
QC11Y 40×3200 |
40 |
3200 |
4~10 |
20~1000 |
30′-4° |
1200 |
55 |
| |
操作規程
一、起動前準備
1、檢查各部位有無異常,緊固螺釘(帽)不得有松動。制動器應正?煽俊
2、嚴格按板材厚度調整卷筒距離,不得超負荷作業。不能卷壓超出機械性能規定范圍的工件。
二、運轉中注意事項
1、必須在工件放平穩,位正后
1、檢查各部位有無異常,緊固螺釘(帽)不得有松動。制動器應正?煽。
2、嚴格按板材厚度調整卷筒距離,不得超負荷作業。不能剪(卷壓)超出機械性能規定范圍的工件。
二、運轉中注意事項
1、必須在工件放平穩,位正后才能開車運轉操作,并應明確信號,指定一人指揮。
2、手不得放在被卷壓的鋼板上,并不準用樣板進行檢查,停機后方準用樣板檢查圓度。
3、剪(卷壓)不夠整圓的工件時,滾卷到鋼板末端時,要預留一定余量,以防工件掉下傷人。
4、作業時,工件上嚴禁站人,也不得在已滾好的圓筒上找正圓度。
5、滾卷較厚、直徑較大的筒體或材料強度較大的工件時,氣動工具應少量下降動軋輥并經多次滾卷成型。
6、滾卷較窄的筒體時,應放在軋輥中間滾卷。
7、工件進入軋輥后,應防止手及衣服被卷入軋輥內。
三、停機注意事
1、如發現機床運轉有異常響聲時,應立即停機檢查調整修理。
2、斷開開關,切斷電源。
3、停機后將工件放置指定地點.
