性能與特點:
全鋼焊接結構,綜合處理(振動時效、熱處理) 消除內應力,有很好的剛性與穩定性;
采用精密滾動導軌,消除導軌間隙,剪切質量高;
矩形刀片,四個刃口均可使用,使用壽命長.
可選數控系統配置
性能與特點:
→ 全鋼焊接結構,綜合處理(振動時效、熱處理)消除內應力, → 消除內應力,有很好的剛性與穩定性。 → 采用先進的液壓系統,可靠性好。 → 采用精密滑動導軌,消除導軌間隙,剪切質量高。 → 電動后擋料,手動微調,數字顯示。 → 刀片間隙有手柄調整,刻度值顯示、迅速、準確、方便。 → 矩形刀片,四個刃口均可使用,使用壽命長。剪切角可調,減少板料扭曲變形。 → 上刀架采用內傾結構,便于落料,并能提高工件的精度。 → 具有分段剪切功能;具有燈光照明裝置功能。 → 后托料裝置(可另選擇配置)。
規格
型號 |
可剪板厚
(mm) |
可剪
板寬
(mm) |
行程
次數
(次/分) |
后檔料程
(mm) |
剪切
角度
(度) |
工作臺
(mm) |
主電機功率
(kw) |
Q11Y-6×2500 |
6 |
2500 |
16 |
600 |
0.5—2.5 |
800 |
7.5 |
Q11Y-6×3200 |
6 |
3200 |
12 |
600 |
0.5—1.5 |
800 |
7.5 |
Q11Y-6×4000 |
6 |
4000 |
10 |
600 |
0.5—1.5 |
800 |
11 |
Q11Y-8×3200 |
8 |
3200 |
14 |
600 |
0.5—2 |
800 |
15 |
Q11Y-12×2500 |
12 |
2500 |
14 |
800 |
0.5—2.5 |
895 |
30 |
Q11Y-12×3200 |
12 |
3200 |
12 |
800 |
0.5—3 |
895 |
30 |
Q11Y-12×4000 |
12 |
4000 |
10 |
800 |
0.5—3 |
895 |
30 |
Q11Y-13×6200 |
13 |
6200 |
5 |
800 |
0.5—3 |
895 |
30 |
Q11Y-16×2500 |
16 |
2500 |
12 |
800 |
0.5—3 |
895 |
30 |
Q11Y-16×3200 |
16 |
3200 |
12 |
800 |
0.5—3 |
895 |
30 |
Q11Y-16×4000 |
16 |
4000 |
10 |
800 |
0.5—3 |
895 |
30 |
Q11Y-16×6200 |
16 |
6200 |
5 |
1000 |
0.5—3.5 |
895 |
30 |
Q11Y-20×2500 |
20 |
2500 |
5 |
1000 |
0.5—3.5 |
895 |
30 |
Q11Y-20×3200 |
20 |
3200 |
6 |
1000 |
0.5—3.5 |
895 |
37 |
Q11Y-25×2500 |
25 |
2500 |
6 |
1000 |
0.5—3.5 |
895 |
37 |
Q11Y-32×2500 |
25 |
2500 |
5 |
1000 |
0.5—3.5 |
895 |
37 |
本表所列參數,不作為產品檢驗依據。如出現與產品實際數據有不一致處,應遵照說明書或雙方的技術協議約定,恕不另行通知。

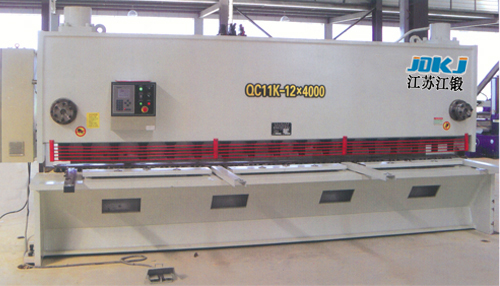

二、QC11K數控液壓閘式剪板機性能特點: |
1、第二代液壓剪板機 2、采用鋼板焊接結構,通過振動時效消除應力,有很好的剛性和穩定性。 3、矩形刀片,四個刃口均可使用,使用壽命長。 4、數控系統選用荷蘭Delem公司或中國Estun公司。 |
三、QC11K數控液壓閘式剪板機技術參數: |
型號 |
行程次數 ( 次/分) |
后擋料行程距離 |
剪切角度(°) |
喉口深度 |
主電機 功率 |
重量 |
外形尺寸(L×W×H)(mm) |
QC11K-6×2500 |
10-25 |
20-600 |
0.5-1.5 |
100 |
7.5 |
6,500 |
3030×2075×1920 |
QC11K-6×3200 |
10-25 |
20-600 |
0.5-1.5 |
100 |
7.5 |
7,200 |
3730×3075×1920 |
QC11K-6×4000 |
10-25 |
20-600 |
0.5-1.5 |
100 |
7.5 |
8,500 |
4530×2075×2080 |
QC11K-6×5000 |
8-20 |
20-800 |
0.5-1.5 |
100 |
7.5 |
13,000 |
5530×2075×2310 |
QC11K-6×6000 |
8-20 |
20-800 |
0.5-1.5 |
100 |
11 |
16,000 |
6530×2075×2310 |
QC11K-7×7000 |
6-15 |
20-800 |
0.5-1.5 |
100 |
11 |
21,000 |
7530×2075×2830 |
QC11K-8×2500 |
10-25 |
20-600 |
0.5-1.5 |
100 |
11 |
7,000 |
3040×2075×1920 |
QC11K-8×3200 |
10-25 |
20-600 |
0.5-1.5 |
100 |
11 |
8,100 |
4080×2075×1920 |
QC11K-12×2500 |
6-20 |
20-800 |
0.5-2 |
100 |
18.5 |
11,000 |
3110×2575×2210 |
QC11K-12×3200 |
6-20 |
20-800 |
0.5-2 |
100 |
18.5 |
15,000 |
3810×2575×2420 |
QC11K-12×4000 |
6-20 |
20-800 |
0.5-2 |
100 |
18.5 |
17,000 |
4610×2575×2530 |
QC11K-13×8000 |
4-15 |
20-800 |
0.5-2 |
500 |
30×2 |
52,000 |
8600×2900×3100 |
QC11K-16×2500 |
5-15 |
20-800 |
0.5-2.5 |
100 |
18.5 |
13,000 |
3130×2655×2200 |
QC11K-16×4000 |
5-15 |
20-800 |
0.5-2.5 |
100 |
18.5 |
19,000 |
4630×2655×2570 |
QC11K-20×2500 |
5-15 |
30-800 |
0.5-3 |
100 |
22 |
15,000 |
3160×2855×2300 |
QC11K-20×4000 |
4-15 |
30-800 |
0.5-3 |
100 |
37 |
23,000 |
4660×2855×2520 |
QC11K-25×2500 |
4-15 |
40-800 |
0.5-3.5 |
100 |
37 |
19,000 |
3160×2900×2700 | | |
|
|
|
