性能與特點:
采用鋼板焊接結構,液壓傳動,氮氣缸回程;
操作方便,性能可靠,外形美觀;
刃口間隙調整有指示牌指示,調整輕便迅速;
設有燈光對線照明裝置,并能開級調節上刀架的行程量;
工作區采用柵欄式人身安全保護裝置;
后擋料尺寸及剪切次數有數字顯示裝置。

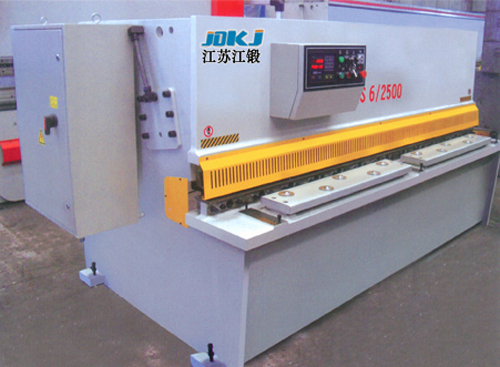

二、QC12K系列數控液壓擺式剪板機性能特點: |
1、液壓傳動、擺式刀架。機架整體焊接堅困耐用,使用氮氣缸回程,平穩迅速。 2、具有無級調節行程的功能,上下刀片刃口間隙量用手柄調節,刀片間隙均勻快速易調。 3、NC數控系統與位置編碼器組成閉環控制系統,速度快、精度高、穩定性好,能精確地保證后擋料位移尺寸的精度,同時數控系統具有精度補償功能及自動檢測的多種附加功能。
|
三、QC12K系列數控液壓擺式剪板機技術參數: |
型 號 |
可剪規格 (mm) |
剪切角 |
行程 次數(次/分) |
后 擋 料 調節范圍 (mm) |
材料 強度 (kn/cm) |
主電機 功 率 (kw) |
機 器 重 量 (kg) |
外形尺寸 L×W×H (mm) |
QC12K-4×2500 |
4×2500 |
1º30′ |
≥18 |
20-600 |
≤450 |
5.5 |
4500 |
3040×1610×1650 |
QC12K-4×3200 |
4×3200 |
1º30′ |
≥14 |
20-600 |
≤450 |
5.5 |
6000 |
3840×1610×1650 |
QC12K-4×4000 |
4×4000 |
1º30′ |
≥10 |
20-600 |
≤450 |
5.5 |
7000 |
4640×1705×1700 |
QC12K-6×2500 |
6×2500 |
1º30′ |
≥18 |
20-600 |
≤450 |
7.5 |
5500 |
3130×1610×1650 |
QC12K-6×3200 |
6×3200 |
1º30′ |
≥14 |
20-600 |
≤450 |
7.5 |
6500 |
3830×1610×1650 |
QC12K-6×4000 |
6×4000 |
1º30′ |
≥10 |
20-600 |
≤450 |
7.5 |
7500 |
4640×1705×1700 |
6QC12K-8×2500 |
8×2500 |
1º30′ |
≥14 |
20-600 |
≤450 |
11 |
6200 |
3140×1680×1700 |
QC12K-8×3200 |
8×3200 |
1º30′ |
≥10 |
20-600 |
≤450 |
11 |
7100 |
3940×1680×1700 |
QC12K-8×4000 |
8×4000 |
1º30′ |
≥8 |
20-600 |
≤450 |
11 |
8000 |
4680×1705×1700 |
QC12K-12×2500 |
12×2500 |
1º40′ |
≥11 |
20-600 |
≤450 |
18.5 |
10000 |
3350×2050×1950 |
QC12K-12×3200 |
12×3200 |
1º40′ |
≥10 |
20-800 |
≤450 |
18.5 |
11500 |
4020×2050×2230 |
QC12K-12×4000 |
12×4000 |
2º |
≥8 |
20-800 |
≤450 |
18.5 |
13500 |
4820×2210×2300 |
QC12K-16×2500 |
16×2500 |
2º |
≥8 |
20-800 |
≤450 |
18.5 |
11000 |
3520×2060×2350 |
QC12K-16×3200 |
16×3200 |
2º |
≥7 |
20-800 |
≤450 |
18.5 |
12800 |
4062×2150×2320 |
QC12K-16×4000 |
16×4000 |
2º |
≥5 |
20-800 |
≤450 |
18.5 |
14500 |
4850×2150×2300 | |
